Vad är en fri luftledning?
Definition av överliggare kabel

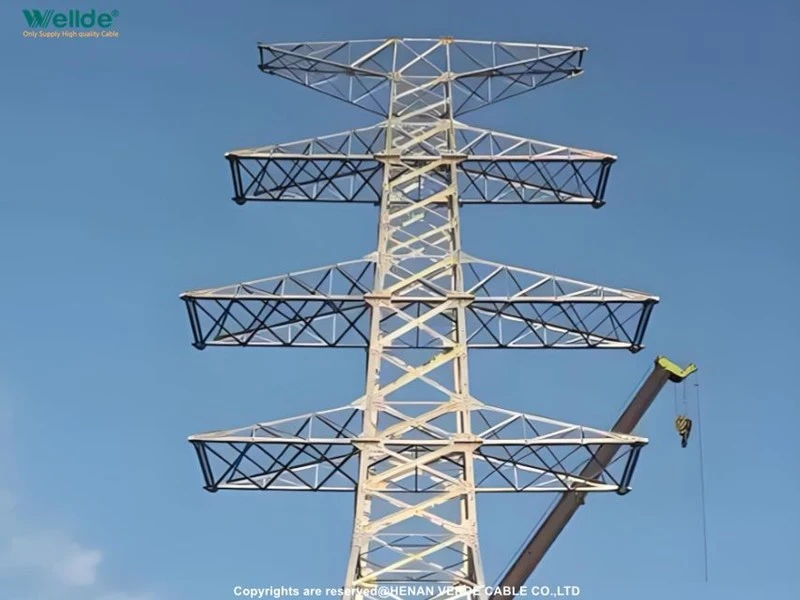

Utan någon isoleringsmantel installeras den direkt utomhus på elstolpar och torn, främst för hög-högspänning/ultra-högspänningsledningar.
Klassificering av överliggande kablar
|
Förkortning |
Fullständigt namn |
Strukturöversikt |
Typiska tillämpningsscenarier |
|
ACSR |
Aluminiumledare Stålförstärkt |
Yttre aluminiumtråd (ledande) + central stålkärna (kan motstå spänningar) |
Högspänningsöverföringsledning, den mest vanliga inom inhemska kraftnät och utomlands överföring och distribution; 10kV~500kV luftledning |
|
AAAC |
Ledare i all aluminiumlegering |
Alla gjorda av aluminiumlegering enkeltråd tvinnad utan stålkärna |
Mellan- och lågspänningsledningar, kustnära korrosiva miljöer, lätt installation; 10~110kV |
|
AAC |
All aluminiumledare |
Enkeltråd av ren aluminium tvinnad som helhet, utan förstärkningskärna |
Lågspänning kortdistansdistribution och grenledningar för elnät på landsbygden; Lågspänning Mindre än eller lika med 35kV, små spännlinjer |
|
GS/GW |
Galvaniserat ståltråd |
Alla varmförzinkade ståltrådar är sammantvinnade och icke-ledande (används sällan för strömförande) |
Åskskyddsjordledning, tornstagskabel och optisk kabelstöd (OPGW-skelett) överför inte elektrisk energi |

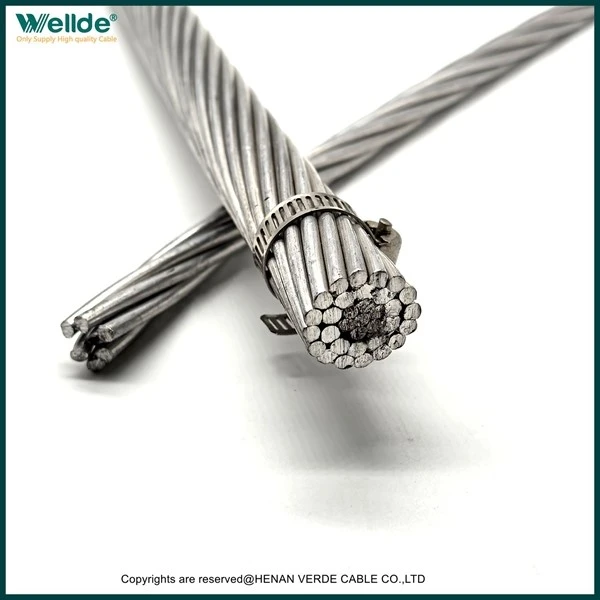

ACSR stålkärna tvinnad aluminiumtråd
Aluminium: Ledande (Aluminium har utmärkt ledningsförmåga och är lätt)
Stålkärna: kan endast motstå mekanisk dragkraft
Fördelar och nackdelar: Den bästa balansen mellan ledningsförmåga och mekanisk hållfasthet, den högsta kostnadseffektiviteten- och den universella nackdelen med det globala elnätet: elektrokemisk korrosion finns på kontaktytan av stål och aluminium och livslängden förkortas i mycket korrosiva kustmiljöer
Använd spänning: 10kV, 35kV, 110kV, 220kV, 500kV hög-luftledningar
AAC helt aluminiumtråd
Hela aluminiumtråden har ingen stålkärna
Fördelar: Lågt pris;
Nackdelar: Låg draghållfasthet, kan inte installeras över stora spännvidder. Lämplig för korta lågspänningsnät på landsbygden, urbana 10 kV grenledningar och distributionsledningar med små spännvidder
Inte lämplig för bergsområden och stor-kraftöverföring över floder
AAAC tvinnad tråd av aluminiumlegering
Den totala användningen av aluminium-magnesium-kisellegeringstråd, utan stålkärna jämfört med vanlig ren aluminium (AAC): högre draghållfasthet, starkare korrosionsbeständighet jämfört med ACSR: mindre egenvikt, ingen elektrokemisk korrosion av stål, aluminium
Kärnscenario: Kust- och industriområden med kraftig korrosion
Galvaniserat ståltråd
Används nästan inte som strömförande tråd! Kan inte överföra elektricitet, extremt dålig ledningsförmåga, förlitar sig enbart på metallstyrka för stress
Syfte: ① Överliggande jordkabel (blixtskyddstråd) i toppen av transmissionstorn ② Spänntråd för kraftstolpar och järntorn
Special: OPGW fiberoptiska kompositjordtråd består av ståltrådar och optiska fibrer inuti.
|
Modell |
Draghållfasthet |
Korrosionsbeständighet |
Kosta |
Rekommenderade scenarier |
|
ACSR |
★★★★★ |
★★★☆☆ |
måttlig |
Långt avstånd, stort spännvidd, huvudsaklig-högspänningsöverföring |
|
★★★★☆ |
★★★★★ |
Relativt hög |
Kustnära och kemiska anläggningar frätande miljö, mellanspänningsfördelning |
|
|
AAC |
★★☆☆☆ |
★★★☆☆ |
Minimum |
Korta grenledningar för låg-lågspänning, budgetbegränsade små-projekt |
|
Galvaniserat ståltråd |
★★★★★ |
★★★☆☆ |
Låg |
Jordledningar och kablar är förbjudna att användas för kraftöverföring |
